费思泰克065-600-16宽范围程控直流电源

  • 产品名称:费思泰克065-600-16宽范围程控直流电源
  • 产品型号:FTP065-600-16
  • 产品厂商:费思泰克
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍
费思泰克065-600-16宽范围程控直流电源 费思泰克065-600-16宽范围程控直流电源 费思泰克065-600-16宽范围程控直流电源 高性能直流电源,具有宽范围输出、大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高、电压电流斜率可设置等优点。 FTP系列宽范围程控直流电源是ATE系统集成、实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器测试、汽车电子、引擎启动测试、超导测试、电机测试、电池充电模拟、电压/电流传感器校准、激光器测试及供电、电子产品生命周期测试等应用的*佳选择。

费思泰克065-600-16宽范围程控直流电源

的详细介绍

FTP065-600-16 宽范围中 功率程控直流电源   产品介绍

FTP系列宽范围中 功率程控直流电源(0~1500V,2000W/3200W/6500W单台)是费思科技研发的高性能直流电源,具有宽范围输出、大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高、电压电流斜率可设置等优点。 FTP系列宽范围程控直流电源是ATE系统集成、实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器测试、汽车电子、引擎启动测试、超导测试、电机测试、电池充电模拟、电压/电流传感器校准、激光器测试及供电、电子产品生命周期测试等应用的*佳选择。


FTP065-600-16 宽范围中 功率程控直流电源  产品特点


FTP系列宽范围中 功率程控直流电源是费思科技研发的高性能直流电源,具有宽范围输出、大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高、电压电流斜率可设置等优点。
FTP系列宽范围中 功率程控直流电源是ATE系统集成、实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器测试、汽车电子、引擎启动测试、超导测试、电机测试、电池充电模拟、电压/电流传感器校准、激光器测试及供电、电子产品生命周期测试等应用的*佳选择。

功能特点:


宽范围输出:0~1500V,2000W/3200W/6500W单台;
高稳定度:低线性调整率,低负载调整率,低纹波,低噪音;
快速响应:2mS典型值的瞬态响应;
斜率控制:可快速精准地控制电压(或电流)上升和降低;
PFC控制:具有有源功率因数校正电路,使输入功率因数大于0.98
级联功能:支持主从并联和串联模式,能让用户像操作单台电源一样操作整个级联组;
序列功能:强大灵活的序列功能,可模拟复杂波形输出;
快速调用:按数字键直接调用已保存的电压电流参数;
模拟编程:通过模拟量来控制电源的输出电压和输出电流;
外部控制:可以通过外部数字信号控制电源输出,以及对外输出数字控制信号;
监视输出:电压电流的输出波形以模拟量的形式输出,方便监测;
远端补偿:补偿电流引起的电压差,保证负载端的电压测量值;
掉电保存:电源各项配置参数在上电时自动恢复成上次关机时的状态;
通讯端口:标配RS232和LAN通讯口
通讯协议:标准SCPI通讯指令协议。
显示操作:TFT彩色显示屏,支持中英文显示,方便快捷的按键操作。
保护功能:OVP、OCP、OPP、OTP、LVP、SHUT、FAULT、ALTER等全 面保护功能;


undefined
①.电源开关     ②.显示屏    ③.功能按键与数字按键    ④.旋钮

undefined
①.电源输出端口     ②.电压远近端采样配置端口          ③.级联均流线输入
④.级联均流线输出      ⑤.级联RS485通讯接口              ⑥.RS232远程通讯接口

⑦.LAN远程通讯接口     ⑧.复合信号端口                ⑨.交流电输入端口




功能特性


CV/CC功能:
FTP系列作为典型的恒电压(CV)和恒电流(CC)电源,能在满功率范围内稳定地输出,可满足客户普遍的需求。在设置好电源输出范围后,电源根据负载大小,自动切换为CV/CC模式,从而提供准确干净的电压电流环境。除了基本测试外,还可以对超导线圈、电压传感器、电流传感器、保险丝、接插件等进行测试。

CP功能:
FTP电源可根据电源的设定输出范围,自动调整输出电压和输出电流,实现恒功率输出。CP功能对太阳能光伏模拟测试,负载稳定性测试及保护安全性测试提供帮助。

undefined


电压及电流斜率:

FTP电源允许设置电压和电流斜率,实现电压和电流的变化速度控制,从而完成一些必要的测试,包括:
电压的缓升缓降测试,电流的缓升缓降测试:用来测试负载的稳定工作区间、保护点测试及稳定性测试。
CC优先和CV优先测试:通过设置电压斜率和电流斜率,能让电源在输出时是CC优先还是CV优先。
模拟冲击试验:通过电压和电流的异步变化,模拟具有感性或者容性部件的输出特性。


复杂序列功能:
序列测试功能可模拟复杂的电压电流波形,常用于汽车电子测试、电机运行测试、引擎启动测试等场合及电子器件的测试、稳定性及老化测试。

FTP系列序列文件采用编程指令的思路,支持的功能指令包括:改变输出电压、改变输出电流、改变电压斜率、改变电流斜率、跳转、延时。用户使用上述指令编辑序列文件实现输出复杂波形。序列测试还支持循环运行和链接文件的功能,以扩展文件运行指令数目。序列图示如下:

undefined
undefined
图:序列波形



模拟编程

可通过外部0~5V/0~10V直流电压信号控制电源的输出电压、输出电流和输出功率。模拟编程功能开启后,输出电压(电流)与编程信号的关系如下图所示。

undefined


主/从级联功能:


通过均流接口和通信接口实现主/从级联操作
该功能可扩展输出电流、电压和功率,*多支持5台同型号电源。使用时,将其中一台设置为主机,其它电源设置为从机。联机后,用户仅需操作主机:可在主机屏幕上观看整个级联组的回显信息;像设置单台电源一样设置整个级联组。

undefined



主从并联时通讯控制和均流线连接


undefined

主从串联时通讯控制连接




复合信号端口(选)
FTP强大的复合信号端口可实现丰富的外部监测和控制功能,端口见下图:


undefined

图 信号端口




① IMON+ 电流输出监视                 ?7?6MODE输出模式指示端口

② VMON+ 电压输出监视                ?7?7TTL1数字信号输出端口

③ IMON- 电流输出监视                  ?7?8OV输出过压指示端口

④ VMON- 电压输出监视                 ?7?9TTL2数字信号输出端口

⑤ VSET+ 电压编程输入                  ?7?0FAULT故障指示端口

⑥ ISET+ 电流编程输入                   ?7?1TTL3数字信号输出端口

⑦ VSET- 电压编程输入                   ?7?2On/Off输出控制端口

⑧ ISET- 电流编程输入                    ?7?3DC_ON输出电压监视端口

⑨ GNDA 模拟地                           ?7?4保留

⑩ TTL0 数字信号输出端口              ?7?5GND数字地


快速调用:

快速调用功能减少了按键操作,只需按一个数字键便能调用已保存的电源设置参数。用户将常用电压电流参数保存到相应位置,然后按数字键调用这些参数。

防误操作:

在使用电源的过程中,经常需要限定电压输出范围或电流输出范围,以保护被测设备。FTP提供了电压范围设定与电流范围设定功能,防止用户误操作。一旦操作人员设置了电压范围或电流范围,电源将限制参数可设范围。

人机界面:

FTP采用TFT彩色屏幕,菜单界面,支持简体中文、繁体中文和英文。部分界面如下:

undefined

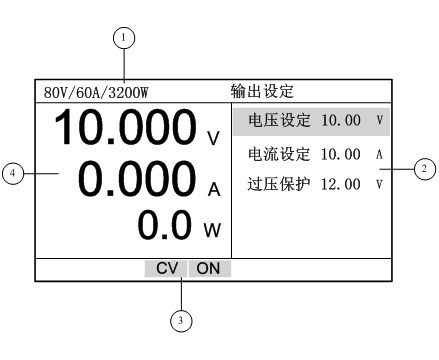

图 电源显示画面
①.电源规格显示区   ②.操作显示区   ③.状态指示区   ④.采样回显区

1.
undefined
图电压限定界面
2.
undefined

图 保护设定界面
3.
undefined

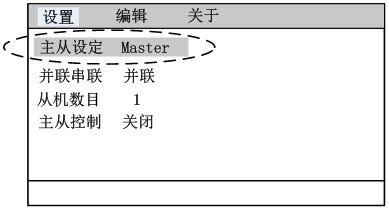

图 主从级联设定界面
4.


undefined

图 系统参数设定界面



FTP065-600-16 宽范围中 功率程控直流电源   性能参数


型号

FTP020-40-120

FTP020-80-60

FTP020-160-30

FTP020-300-16

FTP020-600-8

FTP020-800-8

FTP020-1000-5

电压

0~40V

0~80V

0~160V

0~300V

0~600V

0~800V

0~1000V

电流

0~120A

0~60A

0~30A

0~16A

0~8A

0~8A

0~5A

功率

2000W

型号

FTP032-40-120

FTP032-80-60

FTP032-160-30

FTP032-300-16

FTP032-600-8

FTP032-800-8

FTP032-1000-5

电压

0~40V

0~80V

0~160V

0~300V

0~600V

0~800V

0~1000V

电流

0~120A

0~60A

0~30A

0~16A

0~8A

0~8A

0~5A

功率

3200W

型号

FTP065-40-240

FTP065-80-120

FTP065-160-60

FTP065-300-32

FTP065-600-16

FTP065-800-16

FTP065-1000-10

电压

0~40V

0~80V

0~160V

0~300V

0~600V

0~800V

0~1000V

电流

0~240A

0~120A

0~60A

0~32A

0~16A

0~16A

0~10A

功率

6500W

电压编程

分辨率

16Bits

精度

0.1%+0.1%F.S.

电流编程

分辨率

16Bits

精度

0.1%+0.3%F.S.

0.1%+0.2%

外部模拟编程

控制电压

0~5V或0~10V对应0~100%F.S.

电压精度

0.2%F.S.

电流精度

0.5%F.S.

线性调整率

电压

0.01%+0.01%F.S.

电流

0.02%+0.01%F.S.

负载调整率

电压

0.01%+0.05%F.S.

0.01%+0.01%F.S.

电流

                                                                   0.02%+0.1%F.S.

电压测量

分辨率

16Bits

精度

0.1%+0.1%F.S.

电流测量

分辨率

16Bits

精度

0.1%+0.3%F.S.

0.1%+0.2%F.S.

输出噪声&纹波

电压纹波(p-p)

60mV

80mV

100mV

100mV

300mV

500mV

450mV

电压纹波(rms)

20mV

20mV

40mV

40mV

60mV

100mV

80mV

上升斜率

电压

5V/ms(max)

电流

2A/ms(max)

OVP设定

范围

0~110%F.S.

精度

1%F.S.

瞬态响应时间

典型值1mS,负载变化50%,电压恢复至精度范围内所需时间

效率

0.9   (Typical)

级联

支持电源主从方式并、串机扩容

通讯接口

RS232和LAN

输入

190VAC~265VAC,频率47HZ~63HZ,PF:0.98(Typical)

工作温度

0℃~40℃

存储温度

-20℃~40℃

使用海拔

<2000m

尺寸(宽x高x深)

              430mm X 88mm X 453mm (2kW&3.2kW机型);430mm X   177mm X 503mm (6.5kW机型)

重量

              15kg(2kW&3.2kW机型);29kg(6.5kW机型)



FTP065-600-16 宽范围中 功率程控直流电源  订购信息


型  号

规  格

FTP020-40-120

2000W

40V

120A

FTP020-80-60

2000W

80V

60A

FTP020-160-30

2000W

160V

30A

FTP020-300-16

2000W

300V

16A

FTP020-600-8

2000W

600V

8A

FTP020-800-8

2000W

800V

8A

FTP020-1000-5

2000W

1000V

5A

FTP032-40-120

3200W

40V

120A

FTP032-80-60

3200W

80V

60A

FTP320-160-30

3200W

160V

30A

FTP032-300-16

3200W

300V

16A

FTP032-600-8

3200W

600V

8A

FTP320-800-8

3200W

800V

8A

FTP032-1000-5

3200W

1000V

5A

FTP032-1200-5

3200W

1200V

5A

FTP032-1500-4

3200W

1500V

4A

FTP065-40-240

6500W

40V

240A

FTP065-80-120

6500W

80V

120A

FTP065-160-60

6500W

160V

60A

FTP065-300-32

6500W

300V

32A

FTP065-600-16

6500W

600V

16A

FTP065-800-16

6500W

800V

16A

FTP065-1000-10

6500W

1000V

10A

FTP065-1200-10

6500W

1200V

10A

FTP065-1500-8

6500W

1500V

8A

FTP032-40-120C

3200W/40V/120A,带汽车波形

FTP032-80-60C

3200W/80V/60A,带汽车波形



更多规格不一一列出
FTP选件:
FT7130GPIB接口
FTP复合信号端口(加后缀F)
电池电机类负载倒灌电流保护选件(加后缀D)
